OMNI - SALUD
CENTRO REGIONAL AVELLANEDA
PROVISION E INSTALACION DE
GRUPO ELECTROGENO 20 KVA
Y
SISTEMA DE TRANSFERENCIA
AUTOMATICO PARA CENTRO DE COMPUTOS

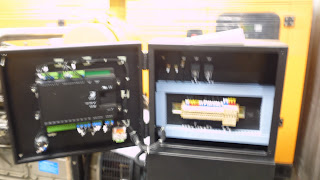

Provisión de tablero de transferencia automática (TTA )
es un complemento de suma utilidad para grupos electrógenos, en los casos
en que se necesite un suministro de energía constante, sin necesidad de
intervención de técnicos especializados para su puesta en marcha
El TTA brindara rapidez y seguridad al
momento de una falla en la red externa de energía. Los TTA son programables
según las necesidades, con fuente de energía propia para asegurar su
funcionamiento.
El tablero de transferencia automática es
un dispositivo que permite ante la falla del suministro de energía eléctrica
externa, poner en marcha el grupo, accionar los contactores de comando, o llave
de transferencia (ATS) correspondientes a la entrada externa, dar energía al
grupo generador para su arranque, luego de verificar los parámetros previos
indispensables para el encendido del mismo – aceite - combustible - etc.
El TTA realiza la siguiente serie de
acciones cronológicamente ante una falla de energía, para poner en marcha el
grupo electrógeno:
1. La unidad se encuentra supervisando la
presencia de las fases de entrada de red. La supervisión de la red la realiza
un modulo de control en modo permanente el que permanece en modo espera. (Modo
automático). Será considerada falla de suministro de energía externa una caída
de tensión mayor al 20% de las fases o en solo una de ellas.
2. Ante la falla, el modulo de control
verifica los parámetros de arranque del motor y pone en contacto el mismo.
Seguidamente energiza el motor de arranque para iniciar la secuencia de
encendido del motor. El motor arranca y estabiliza la marcha a las rpm
establecidas y el generador llega a la
tensión de generación.
3.Cuando la tensión en el generador es la
adecuada, se inicia la transferencia de cargas. El modulo de control de
transferencia procede a desconectar la red y conectar el grupo. Este proceso
puede durar entre 10 y 25 segundos
En transferencias automáticas de hasta 85 amperes se emplean juego de contactores con enclavamiento (Fig.1). Para corrientes mayores se utilizan llaves de transferencia (Fig.2).
4.Una vez terminada la rutina de
transferencia de cargas, el modulo de control queda en espera del retorno de la
red externa y controla permanentemente el normal funcionamiento del grupo
electrógeno.
5.Cuando se detecta el retorno de red
externa, la unidad esperará que la misma se mantenga normal por un periodo
programable. Superado tal tiempo se producirá a la desconexión del grupo y la
reconexión a la red externa.
6.Una vez devuelta la carga a Red
Externa, se esperará un tiempo programado para el apagado del motor. Este tiempo
es utilizado para permitir una baja de temperatura del motor por encontrarse
sin carga antes de ser detenido. Luego de este tiempo se quitará el contacto al
grupo finalizando así el ciclo de transferencia por falla en el suministro de la Red Externa. Una
vez apagado el grupo normalmente, el sistema permanecerá en alerta para una
nueva llamada de transferencia.
El tablero de
transferencia automática para su propia alimentación de una fuente permanente
de 12/24 VCC conformada una batería y por un cargador de batería automático de
fondo flote. Esto garantiza que el sistema cuente con alimentación estable y
que las cargas de las baterías del grupo generador sean las adecuadas en el
momento del arranque. Esto garantiza que el grupo electrógeno y el TTA funcionen
correctamente ya que en muchos casos si las baterías del grupo no están en
perfecto estado, la tensión de alimentación hacia el tablero puede caer por
debajo del mínimo permitido y generar fallas.
